鄂式破碎機原理詳解

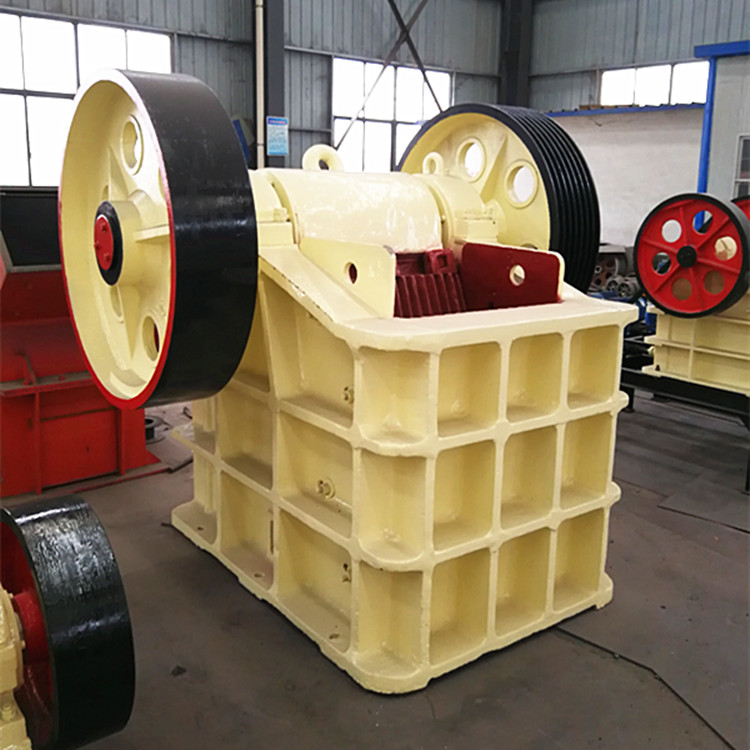

        鄂式破碎機俗稱顎破,又名老虎口。由動顎和靜顎兩塊顎板組成破碎腔,模擬動物的兩顎運動而完成物料破碎作業的破碎機。鄂式破碎機廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎,被破碎物料的最高抗壓強度為320Mpa。

        就顎式破碎機而言,盡管結構類型有所不同,但是它們的工作原理基本上是相似的,只是動顎的運動軌跡有所差別罷了。概而言之,當可動顎板圍繞懸掛軸對固定顎板作周期性的往復運動,時而靠近時而離開,就在可動顎板靠近固定顎板時,處在兩顎板之間的礦石,受到壓碎、劈裂和彎曲折斷的聯合作用而破碎;當可動顎板離開固定顎板時,已破碎的礦石在重力作用下,經破碎機的排礦口排出。單擺鄂式破碎機原理:動顎懸掛在心軸上,可作左右擺動。偏心軸旋轉時,連桿做上下往復運動,帶動兩塊推力板也做往復運動,從而推動動顎做左右往復運動,實現破碎和卸料。單擺鄂式破碎機采用曲柄雙連桿機構,雖然動顎上受有很大的破碎反力,而其偏心軸和連桿卻受力不大,所以工業上多制成大型機和中型機,用來破碎堅硬的物料。此外,這種破碎機工作時,動顎上每點的運動軌跡都是以心軸為中心的圓弧,圓弧半徑等于該點至軸心的距離,上端圓弧小,下端圓弧大,破碎效率較低,其破碎比一般為3-6。由于運動軌跡簡單,故稱簡單擺動顎式破碎機。

       簡擺顎式破碎機結構緊湊簡單,偏心軸等傳動件受力較;由于動顎垂直位移較小,加工時物料較少有過度破碎的現象,動顎顎板的磨損較小。復擺鄂式破碎機原理,動顎上端直接懸掛在偏心軸上,作為曲柄連桿機構的連桿,由偏心軸的偏心直接驅動,動顎
的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時,動顎上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距),逐漸向下變成橢圓形,越向下部,橢圓形越偏,直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜,故稱為復雜擺動式鄂式破碎機。復擺式鄂式破碎機與簡擺式相比較,其優點是:質量較輕,構件較少,結構更緊湊,破碎腔內充滿程度較好,所裝物料塊受到均勻破碎,加以動顎下端強制性推出成品卸料,故生產率較高,比同規格的簡擺顎式破碎機的生產率高出20-30%;物料塊在動顎下部有較大的上下翻滾運動,容易呈立方體的形狀卸出。
